製品事例

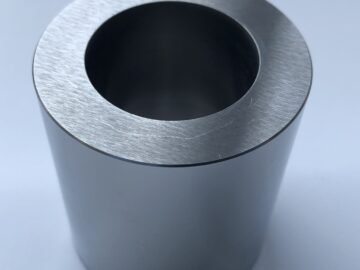

鏡面ローラー制作 印刷機用

加工方法旋盤加工・磨き加工
サイズΦ50±0.1X54L

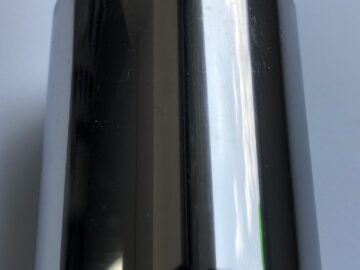

精度外径Φ49.92 面粗さ:Rz0.22 内径Φ31.3 重量:499.3g
材質S45C
使用用途印刷機のラベルローラー
個数1個
納期1週間

商品特徴

本製品は印刷機のラベルローラーです。印刷機のラベルローラーが破損したため、絶対条件として、外径Φ50mm以内、長さ54mm、重量 500g、表面鏡面状(内径は500gから計算)内で製作する必要がありました。そこで計算結果から、外径:Φ49.92 面粗さ:Rz0.22 内径:Φ31.3 重量:499.3gで制作いたしました。
