樹脂容器用取付治具の製作（サニタリー継手・専用ネジ切りバイト）

樹脂容器を専用の機械に接続するための治具（継手）の開発をご依頼いただきました。

まず、支給いただいた1L用と2L用の樹脂容器のネジ部（おねじ）を測定し、容器のネジに合わせた専用のネジ切りバイトを設計・製作しました。

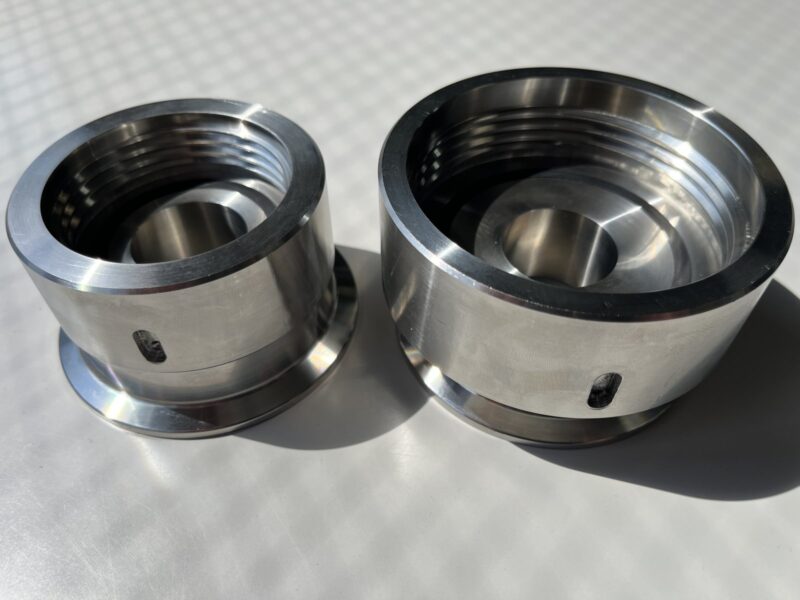

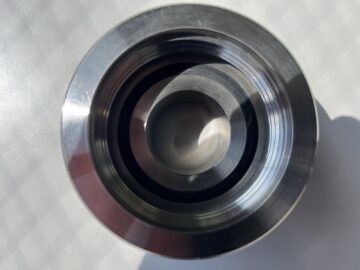

機械側の接続はサニタリー継手で行うため、ヘルール内ねじソケットを選定し、樹脂容器とヘルールをつなぐ継手を設計・製作しています。継手部分はステンレス（SUS304）で設計し、つなぎ部分のパッキンはNBRゴムで製作してはめ込みました。

締め込み用のフックスパナ掛けは、フライス加工で仕上げています。

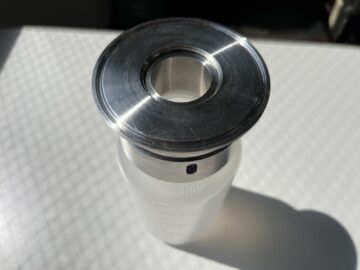

ヘルールと接合したうえで、容器とのはめ合いや内容物の漏れがないかを確認し、完成となります。ネジ切り専用バイトの製作から完成まで、2か月間で対応しました。
