製品事例

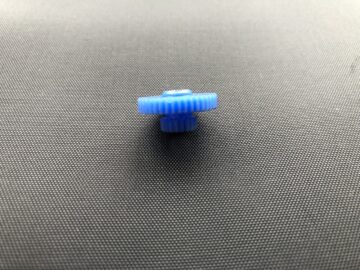

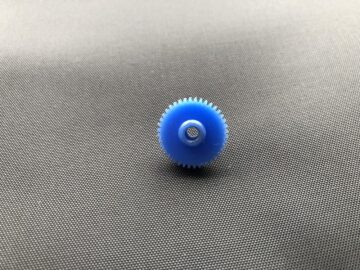

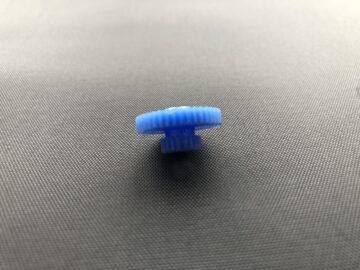

MCナイロン平歯車製作

加工方法旋盤加工 平歯車加工
サイズ外径刃数40X小計歯数18X内径Φ4.0 モジュールm0.5
精度精密仕上げ
材質MCナイロン
使用用途記録計の部品
個数1個
納期2週間

商品特徴

こちらは、ユーザー様の社内の装置に付いている記録計の部品を製作した事例です。平歯車が摩耗してしまい、動作不良になっているということでお問い合せを頂きました。こちらの製品のメーカーでは、生産中止品の修理に対応することができないということで、平歯車1個の製作を当社にご依頼を頂きました。 製作にあたっては、現品をモジュールに照らし合わせて確認しました。モジュールmは0.5、歯数40の直径は20.37、歯数18の直径は9.18で、MCナイロンにて旋盤加工、ギア歯車加工にて加工を行いました。
